日本冈本磨床

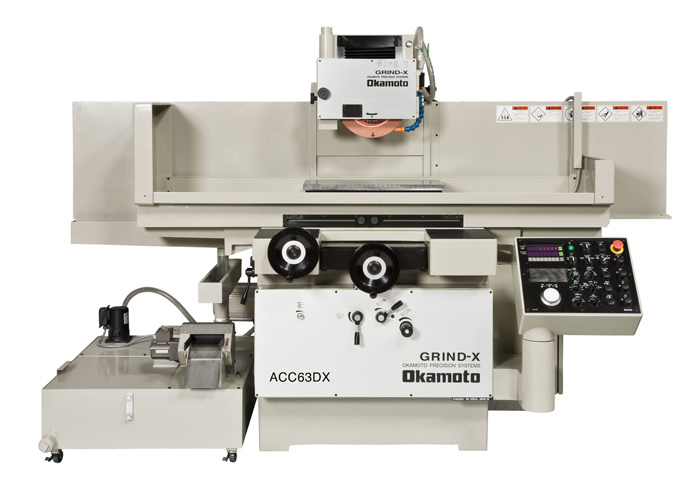

日本冈本平面磨床ACCDX系列ACC52DX/63DX
机床型号: ACC52DX
行程大小:
工作台面: 550×200
其它描述:
在线咨询
  • 产品详情

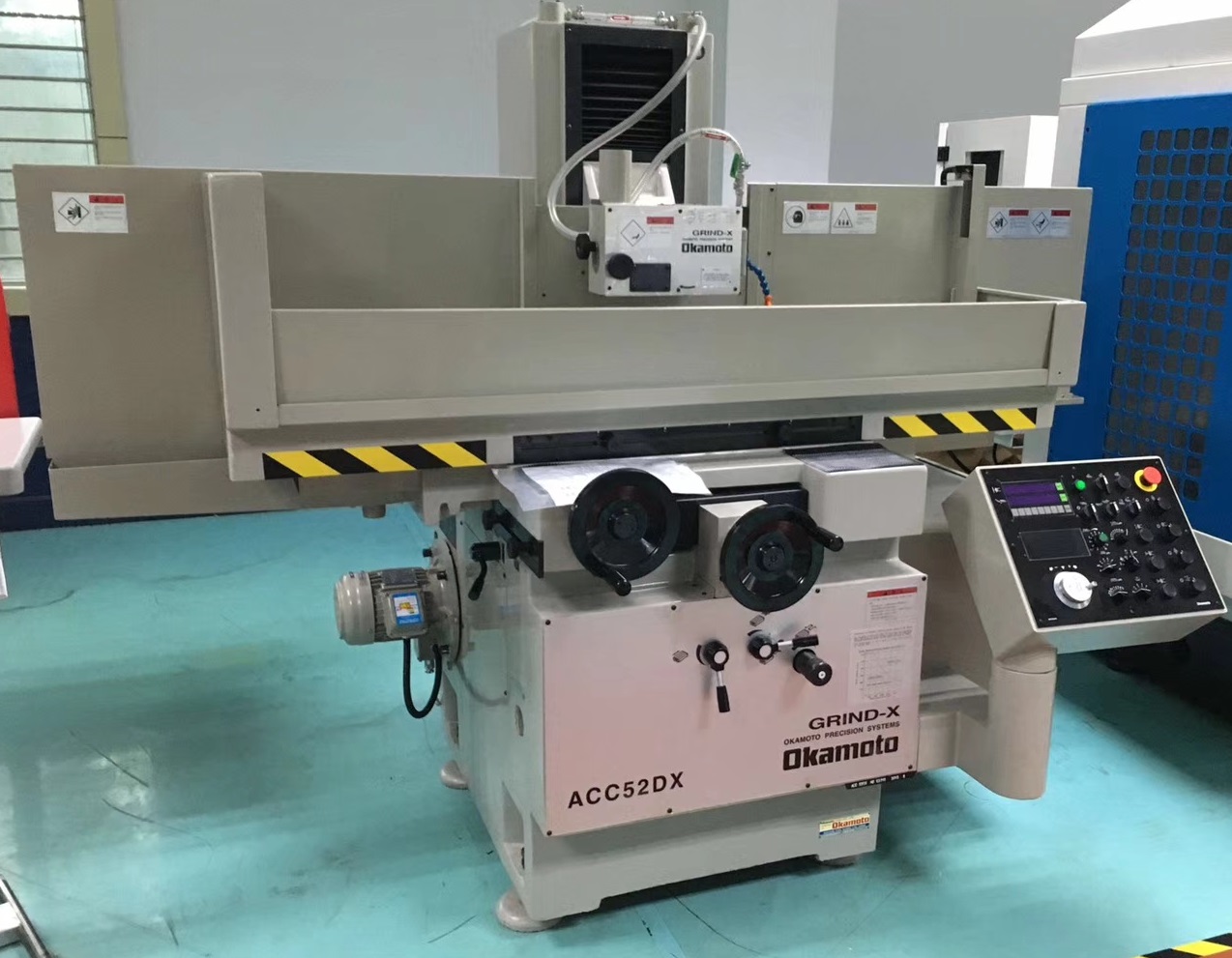

    冈本精密平面磨床 ACC-52DX
    l 操作方式:4种模式的切削量,3种手动向下进给的分度为0.1μm 、1μm 和10μm。快速进给按钮能提供上下移动及自动调整
    l 磨削模式:3种模式选配分别为单向切入、双向切入和来回移动
    l 垂直位置的显示:研磨量可以预先在0.1μm进给上显示出来,设置次数可以减少到0,并且自动停止。
    l 精磨的尾料:在磨削的模式下,精磨的尾料可以预先设置在10μm 、20μm 或30μm
    l 向下进给:在粗磨的12个步骤中的切削量可以预先设在0.1到30μm之间。
    l 精磨进给量:在精磨过程中的11个步骤中的切削量可以预设在0.1到10μm之间
    l 垂直进给量:在手动操作的模式下,脉冲发生器引导手动向下进给的分度在0.1μm 、1μm或10μm。
    l 增量连接:当现前的总磨削量保持时在自动磨削循环过程中,通过按下按钮;手动微调向下进给在任何情况下都工作。
    l 无火花磨削:可以提前预设火花进出的次数高达5次
    l 工作台:单击按钮,能使工作台停止在冲程的右端。清除工作台速率控制的杠杆操作。
    內容 單位 ACC-52-DX ACC-63-DX
    工作臺
    工作臺加工面積 mm 550×200 605×300
      Ø205mm(50/60HZ) mm 47.5~397.5
    工作臺上面到砂輪的下面 Ø355mm(50/60HZ) mm 22.5~322.5
      Ø305mm(50/60HZ) mm 47.5~347.5
    標準卡盤尺寸(長×寬×高) mm 500×200×80 600×300×80
    工作臺承載能力(包括磁臺) kgf 200 420
    T型槽(數目×寬) mm 17×1 17×3
    縱向進給
    最大進給量 mm 650 750
    平均縱向進給量 m/mim 0.3~25
    每轉手動進給量 mm 47
    橫向進給
    最大進給量 mm 230 340
    手動進給 每轉手動進給量 mm 5.0
    手輪刻度 mm 0.02
    自動進給 間斷進給 mm 0.5~12 0.5~20
    連續進給 m/min 0.1~1.0
    垂直進給
    自動插進和橫切進給 mm 0.0001~0.03
    手動下進給量 手操微量進給裝置 mm 0.0001/0.001/0.01
    每轉手降下進給量 mm 0.01/0.1/1.0
    空磨數量 time 0~5
    垂直快速進給量 mm/min 600
    砂輪
    直徑(50/60HZ)×寬度×內徑 mm Ø205×19×Ø50.8 Ø355/305×38×Ø127
    轉速(50/60HZ) rpm 3000/3600 1500/1800
    電機
    砂輪軸 KW/P 1.5/2 3.7/4
    液壓泵 KW/P 0.75/4 1.5/4
    垂直快速進給及向下進給 kw 0.4(AC Servo)
    電供給
    電磁臺 KVA 5.0 10.0
    占地面積
    長度×寬度×高度 mm 2417×1579×1808 2737×1929×1808
    重量
    淨重 kgf 2100 2800
